68
НОВЫЕ ТЕХНОЛОГИИ
I
NEW TECHNOLOGIES
честву каналов в ППМ. Размеры теплообменных
устройств равны размерам плат, где размещают-
ся электронные элементы усилителей сигналов.
Устройство
охлаждения
изготавливается
из металла с высоким коэффициентом тепло-
проводности, это алюминиевые сплавы типа
АМГ, АМЦ или медь толщиной 1–1,5 мм. Детали
устройства охлаждения соединяются между со-
бой сваркой или твердосплавным припоем.
В продольных трубопроводах, через которые по-
дается и отводится охлаждающая жидкость, в ме-
стах примыкания теплообменных устройств,
вырезаны прямоугольные отверстия с разме-
рами, равными размерам проходных каналов
теплообменных устройств. Поперечное сечение
прямоугольных трубопроводов определяется ко-
личеством проходящей охлаждающей жидкости
и выбранной скоростью ее течения.
Теплообменное устройство представляет собой
прямоугольный трубопровод, состоящий из двух
деталей, соединенных между собой сваркой или
пайкой. Сторона, через которую передается теп-
ловой поток, имеет толщину 8 мм, и на поверх-
ности, которую омывает охлаждающая жидкость,
отфрезерованы ребра высотой 3 мм, толщиной
1 мм, причем в средней части канала 1/3 часть об-
щей длины ребер смещена и располагается в про-
межутках между ребрами начальной и конечной
частей канала. Такая конструкция проходного ка-
нала позволяет повысить теплосъем за счет увели-
чения турбулентности потока.
Верхняя и боковые части проходного канала
теплообменного устройства выполнены из П-об-
разного профиля толщиной 1–1,5 мм и высотой
4 мм. На лицевой поверхности теплообменно-
го устройства закрепляются тепловыделяющие
элементы канала ППМ, такая конструкция
позволит сократить количество слоев, участ-
вующих в теплопередаче от тепловыделяющих
элементов до потока жидкости, и уменьшить
общее тепловое сопротивление. Конструкция
устройства охлаждения показана на
рисунке 2
.
Для нормального функционирования ППМ
температура
тепловыделяющих
элементов
в разных каналах должна быть примерно оди-
наковой, для чего необходимо обеспечить рав-
номерное распределение охлаждающей жид-
кости по восьми теплообменным устройствам.
Это достигается конструкцией, точностью изго-
товления составных частей и сборки устройства
охлаждения.
В настоящее время ведется отработка техно-
логии изготовления устройства охлаждения
и проектирование стенда для проведения ис-
пытаний вариантов жидкостного охлаждения
ППМ и подтверждения расчетных данных.

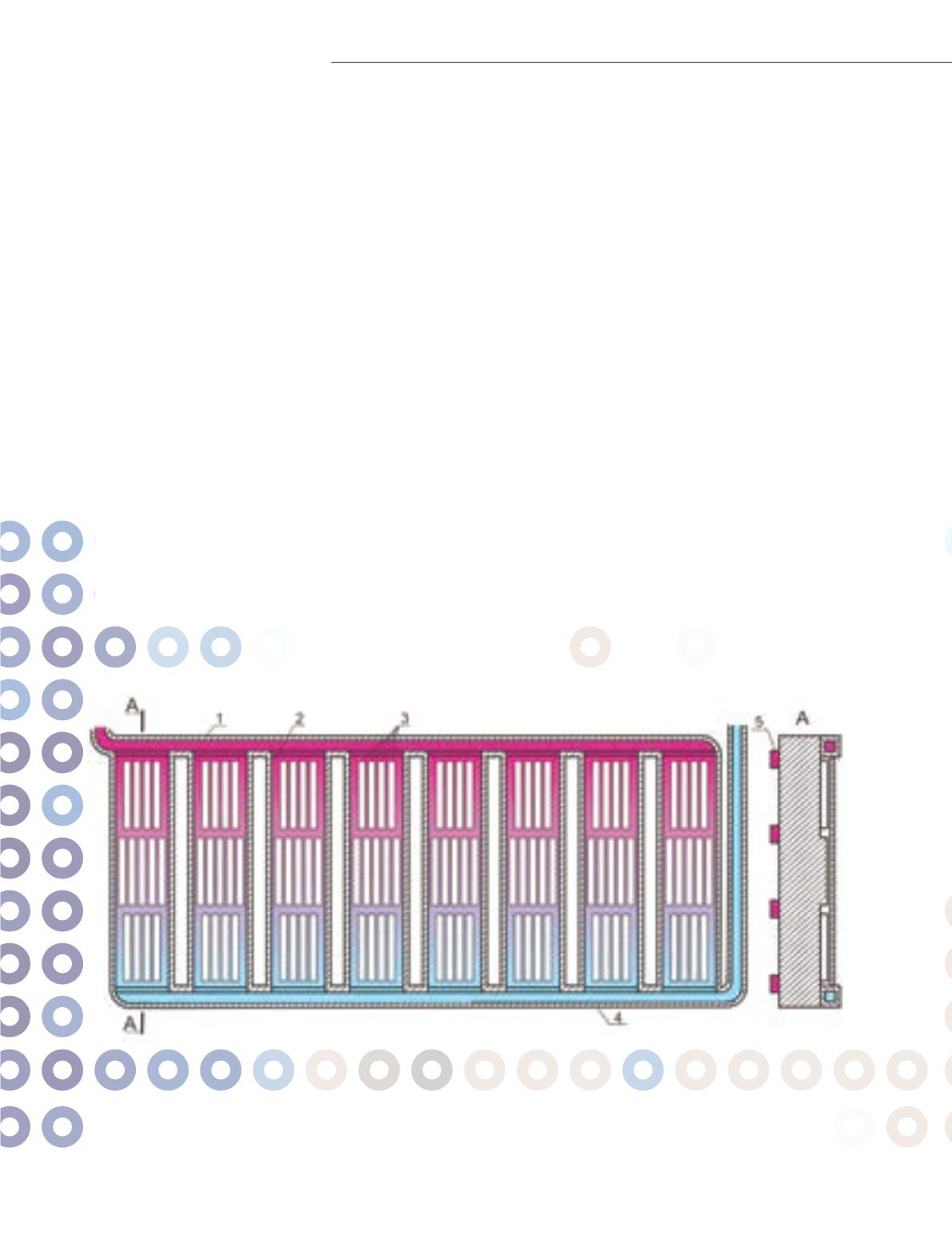

Рисунок 2.
Конструкция устройства охлаждения
1. Трубопровод отвода охлаждающей жидкости; 2. Теплообменное устройство; 3. Ребра охлаждения;
4. Трубопровод подвода охлаждающей жидкости; 5. Тепловыделяющие элементы.
