Линии положения,
полученные по данным
КА РЭН и самолета РЭН
Функции самолета РЭН
– Прием и регистрация радиосигналов от источников
радиоизлучения, представляющих
оперативный интерес
– Нацеливание КА РЭН на прием радиосигналов
от источников радиоизлучения, представляющих
оперативный интерес, по радиолинии УКВ-диапазона
– Корреляционная обработка принятых радиосигналов
и точное определение координат источников
радиоизлучения
– Выдача точных координат источников радиоизлучения,
представляющих оперативный интерес,
ударному самолету или иному средству поражения
Функции КА РЭН
– Прием и регистрация радиосигналов
по целеуказанию от самолета РЭН
– Ретрансляция принятых радиосигналов
на самолет по радиолинии УКВ-диапазона
– Ожидание целеуказаний от самолета
Радиолиния
УКВ-диапазона
Радиосеть
LINK–16
Ударный самолет
КА РЭН
Самолет РЭН

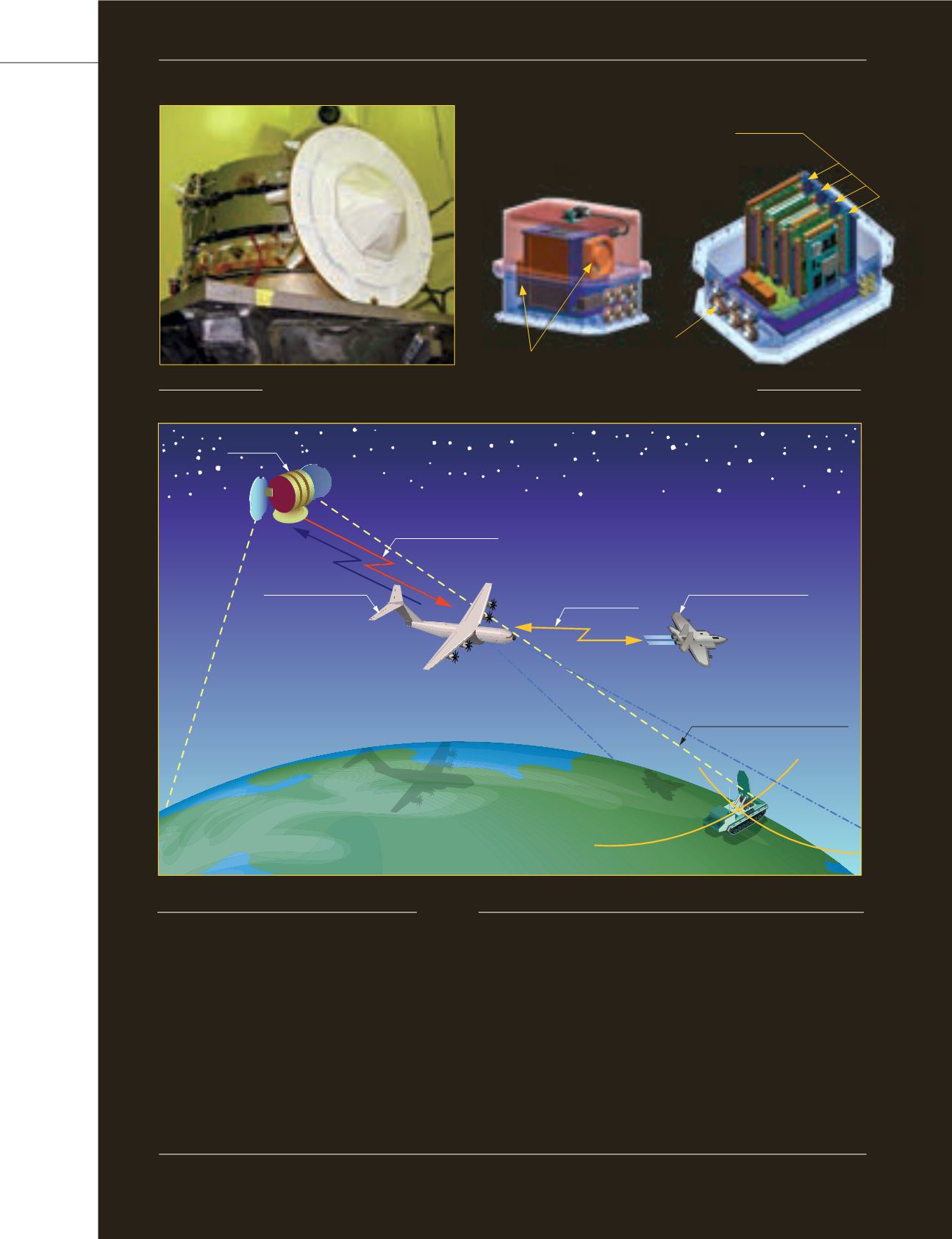

Рисунок 1. Космический аппарат TacSat-1 Рисунок 2. Бортовая аппаратура радиоэлектронного
наблюдения Copperfield-2
Рисунок 3. Взаимодействие КА РЭН и самолета РЭН для определения
координат источников радиоизлучения
Вентиляторы
Герметичные
коннекторы
Электронные платы:
– блок управления
– процессор
– запоминающее устройство
