Показано, что самолёт RB-1, часто называемый первым самолётом с убирающимся шасси, не является таковым, а целью первых работ по созданию убирающегося шасси было не уменьшение сопротивления самолёта, а улучшение взлётно-посадочных характеристик.

Впервые приведены статистические данные по применению убирающегося шасси в мировом самолётостроении.

Постановка проблемы

За 20 лет мной была собрана структурированная информация более чем о 20 000 моделей самолётов, созданных во всём мире в XX веке, в том числе об их конструктивных особенностях, включая устройство шасси. Впервые были построены графики выпуска самолётов в XX веке (первая публикация в [ 1 ]) и рассмотрена сравнительная динамика интенсивности производства и разработки новых моделей     [ 2 ].

Собранная информация позволила уточнить приоритеты и выявить пионерские конструкции. Оказалось, что историками авиации обычно неверно излагается история создания и применения на самолётах убирающегося шасси как с точки зрения приоритетов, так и с точки зрения целеполагания. Рассмотрению этого вопроса и посвящена статья.

Часто возникновение убирающегося шасси связывают со стремлением уменьшить сопротивление и, соответственно, увеличить скорость самолётов, а в качестве первого самолёта с убирающимся шасси называют гоночный американский высокоплан 1920 года RB-1 (рис. 1).

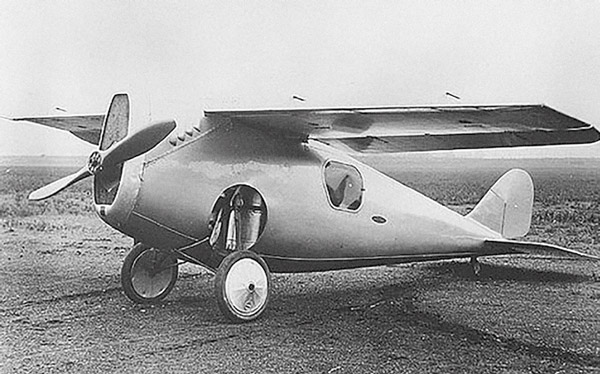

Рис. 1. Самолёт Dayton-Wright RB-1 в музее NASM. Фото NASM

Так, Д. А. Соболев пишет: «Убирающееся шасси впервые нашло применение на гоночных самолётах, для которых уменьшение лобового сопротивления было особенно важно. Первопроходцем стал американский спортивный скоростной моноплан Дайтон-Райт RB-1, построенный в 1920 году для участия в воздушных гонках на приз Гордона Беннета» [ 3, с. 239 ].

Подобные утверждения делались историками авиации и раньше, например: «Высокоплан Wright RB… на этой машине впервые применено полностью убираемое шасси» [ 4, p. 185 ].

В большой статье в журнале Flight, подводящей итоги первых 50 лет развития авиации, дана более аккуратная формулировка: «В ранних амфибиях уборка шасси преследовала цель поднять колёса над водой. Но в гоночном самолёте Dayton-Wright 1920 года мы видим, возможно, первый пример самолёта, в котором колёса убираются исключительно с целью уменьшения сопротивления» [ 5, p. 762 ].

Здесь RB-1 уже указывается не как первый самолёт с убирающимся шасси, а как первый, в котором такое решение применено именно для уменьшения сопротивления самолёта. Кроме того, справедливо подчёркивается пионерская роль амфибий в развитии конструкций шасси самолётов. Но, как мы увидим далее, это утверждение тоже не совсем корректно.

Пионерские конструкции

Первым известным мне самолётом с полуубирающимся шасси (у RB-1 шасси также убиралось не полностью, подтягиваясь в открытые ниши по бокам фюзеляжа) стал британский моноплан-тандем Aerial Monoplane, построенный компанией Aerial Manufacturing в 1909 году и упомянутый в ежегоднике [ 6 ]. Он не был амфибией: это чисто сухопутный самолёт.

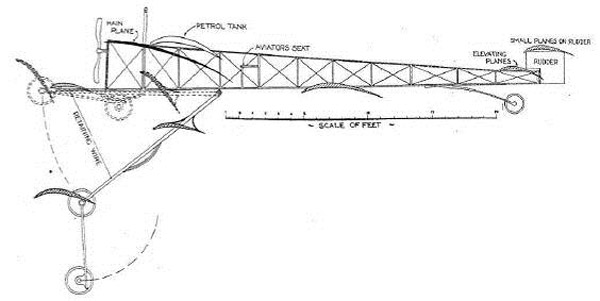

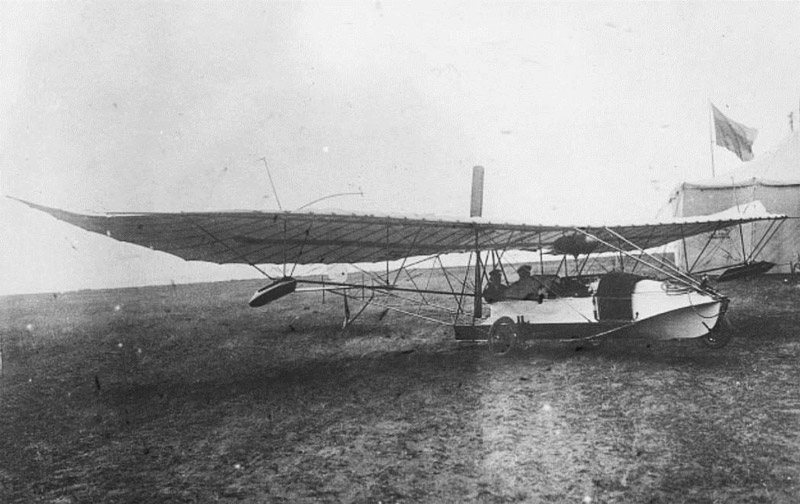

Рис. 2. Aerial Monoplane – первый в мире самолёт с полуубирающимся шасси

Aerial Monoplane сконструировал W. J. Potter. Колёса на длинной стойке опускались для увеличения угла атаки фюзеляжа и закреплённых на фюзеляже крыльев при взлёте и посадке. При этом росла подъёмная сила, в результате взлётная и посадочная скорость уменьшались, уменьшались и длины разбега и пробега.

Кроме того, на стойках шасси крепилась пара дополнительных крылышек, угол установки которых регулировался лётчиком в полёте. При взлёте и посадке они создавали подъёмную силу, а в крейсерском полёте свободно располагались по потоку, уменьшая сопротивление конструкции. При пробеге же крылышки поворачивались вертикально и служили воздушными тормозами [ 7, p. 39 ] (рис. 2).

Таким образом, целью создания первого в мире самолёта с убирающимся шасси было не уменьшение сопротивления, а улучшение взлётно-посадочных характеристик (ВПХ). Самолёт испытывался в полёте, но улучшений, соизмеримых с ростом стоимости и сложности конструкции, не показал.

В следующем, 1910 году француз André Lassagne построил деревянный биплан-утку. Заказчиком был автогонщик Cornet, самолёт успешно летал. Шасси состояло из двух мощных полозьев, к которым шарнирно крепились два колеса. Взлетал самолёт на колёсах, но перед посадкой на травяное поле колёса можно было поднять, с тем чтобы сесть только на полозья и сократить разбег: это было особенно существенно, если трава влажная [ 8, p. 164 ]. И в этом случае поднятие колёс служило улучшению ВПХ, а не уменьшению сопротивления.

Новый толчок развитию схем поднятия шасси дало появление гидросамолётов. Первый гидросамолёт Фабра взлетел 28 марта 1910 года , а уже в следующем году французская компания Voisin построила большую шестиместную амфибию Icare [ 10 ] (рис. 3). Шесть её колес поднимались над бортами лодки-фюзеляжа и давали возможность садиться на воду и взлетать с воды.

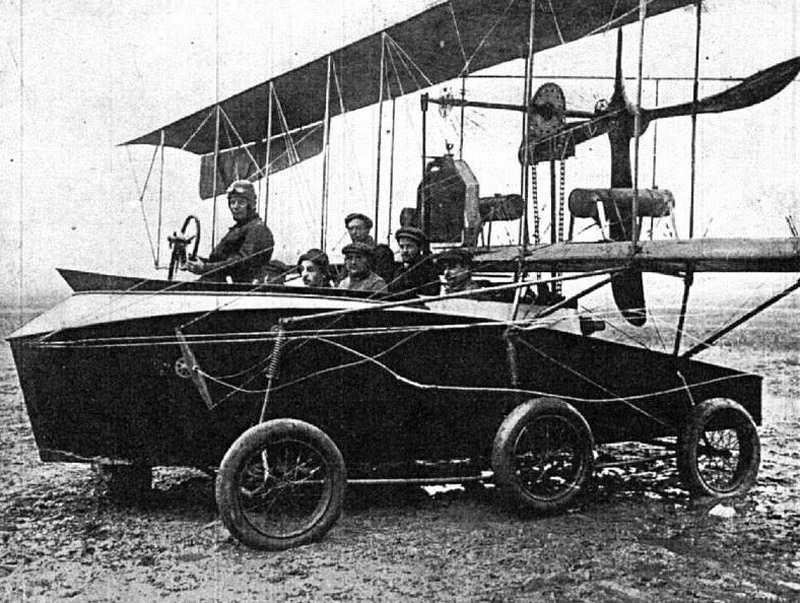

Рис. 3. Амфибия Icare – первая амфибия с полуубирающимся шасси

В том же 1911 году появился первый самолёт, в котором колёса в убранном состоянии были уже полностью изолированы от набегающего воздушного потока: металлический биплан Coanda 2 румынского конструктора Анри Коандэ (Henri Marie Coandă), работавшего во Франции (рис. 4). Парные колёса основных стоек подтягивались вверх и полностью скрывались в больших обтекателях – «штанах»         [ 11 ]. Самолёт имел чисто экспериментальное назначение.

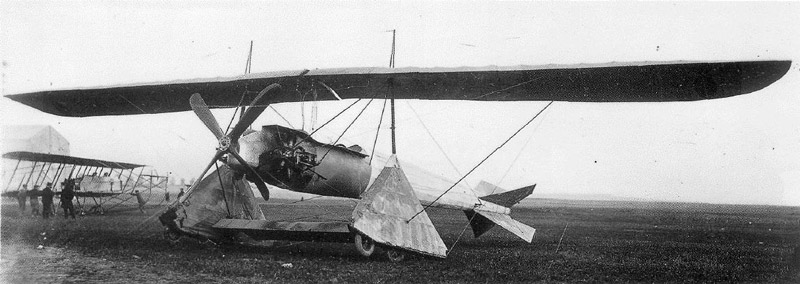

Рис. 4. Биплан Коанда-2 с убирающимися в обтекатели шасси

В 1913 году во Франции построили и испытали и летающую лодку – амфибию Alvarez et de Conde II, у которой основные опоры и колёса сухопутного шасси поднимались как единое целое и размещались перед фюзеляжем [ 8, p. 18 ] (рис. 5).

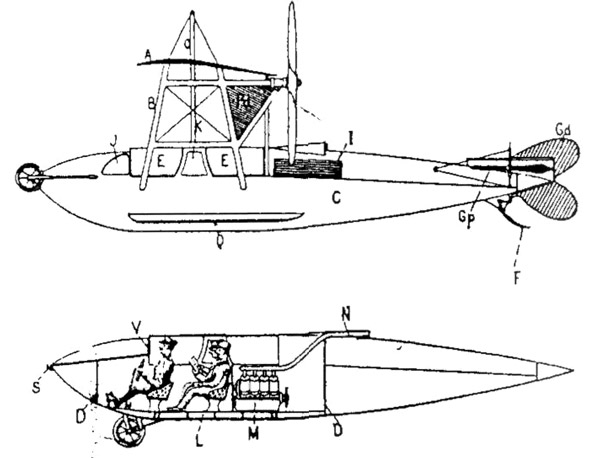

Рис. 5. Схема амфибии Alvarez et de Conde II

Убирающееся шасси и рост скорости

RB-1 же по хронологии оказался только 16-й известной мне конструкцией самолёта с убирающимся шасси. И он не был первым даже в США.

Ещё в 1918 году конструктор James V. Martin (не путать с Гленом Мартином, основателем фирмы Мартин, которая позднее стала частью концерна «Локхид Мартин») построил и передал на испытания в Сигнальный корпус США миниатюрный истребитель аэростатов K-III Kitten [ 12 ](рис 6).

K-III, в свою очередь, был спроектирован на основе лёгкого опытного британского истребителя с фиксированным шасси Port Victoria PV.8 Eastchurch Kitten. Благодаря тому, что в американском варианте основные опоры шасси вместе с осью и колёсами убирались в полёте назад в фюзеляж, самолётик с мотором мощностью всего 32 л.с. развивал замечательную по тем временам скорость 180 км/ч, в то время как PV-8 c 35-сильным мотором разгонялся только до 151 км/ч.

Таким образом, поднятие шасси дало прирост скорости в 20%. Площадь крыла у английского и американского вариантов была практически одинаковой (9,76 и 9,85 кв. м. соответственно), одинаковы и взлётные массы (266 и 264 кг), а мощность двигателя у британца на 9% больше.

С учётом того, что коэффициент лобового сопротивления Cx пропорционален мощности мотора и обратно пропорционален площади крыла и кубу максимальной скорости, получается, что у K-III он составлял только 54% от Сx самолёта PV.8!

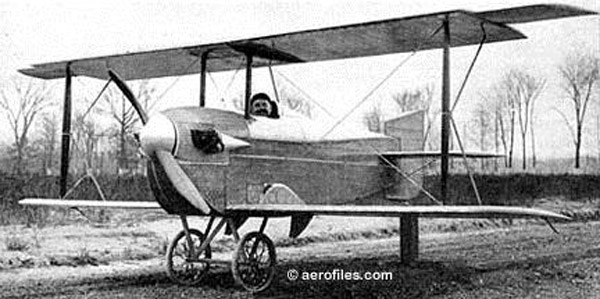

Рис. 6. Конструктор James Martin в своём самолёте с убирающимся шасси K-III Kitten. Фото с сайта Aerofiles.com

В связи с плохой скороподъёмностью, что неудивительно при столь малой мощности, и, главное, окончанием войны истребитель K-III военные заказывать не стали. Но в 1919 году, то есть за год до постройки RB-1, Джеймс Мартин получил и патент номер 1306768 на свою конструкцию шасси (рис. 7).

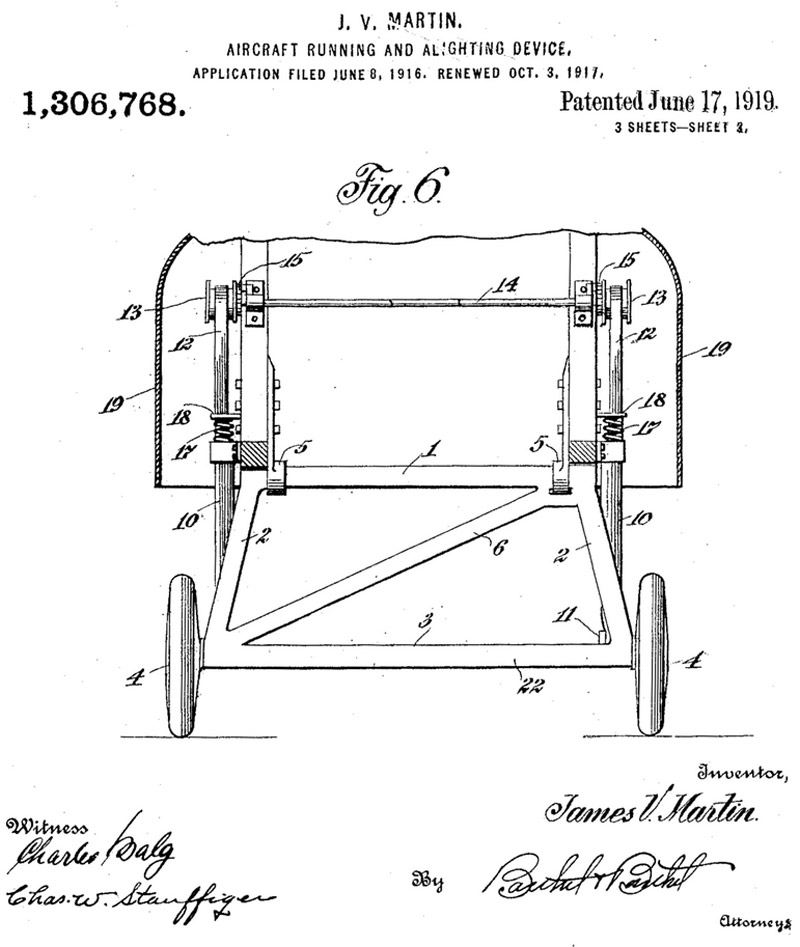

Рис. 7. Схема убирающегося шасси из патента Мартина № 1306768

Частные приоритеты

Рассмотрим вопрос, когда же был создан первый самолёт с убирающимся шасси с носовым колесом – ведь именно эта схема сейчас доминирует в «большом» самолётостроении. Здесь пионером стал немецкий инженер Jacob Goedecker.

В 1912 году его самолётостроительная компания создала удачную летающую лодку, которая так и вошла в историю под наименованием Goedecker Flugboot [ 14 ] (рис. 8). С 29 августа по 5 сентября 1912 года лодка участвовала в немецком конкурсе гидросамолётов и заняла четвёртое место.

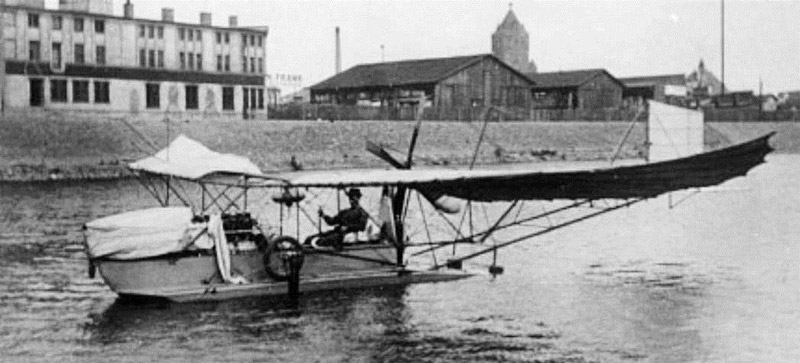

Рис. 8. Летающая лодка-амфибия Goedecker Flugboot с убранным и выпущенным сухопутным шасси

Первые же сухопутные самолёты с убирающимся шасси с носовой опорой были построены только через четверть века. В 1938 году появились сразу четыре модели таких самолётов. Все они созданы в США: это пассажирский Douglas DC-4E (не путать с серийным Douglas DC-4 – совсем другая конструкция); Bell XP-39, прототип истребителя Airacobra, Douglas DB-7B, будущий знаменитый бомбардировщик A-20 Boston, и малоизвестный самолёт общего назначения Miller HM-4 [ 15, p. 207 ] (рис. 9).

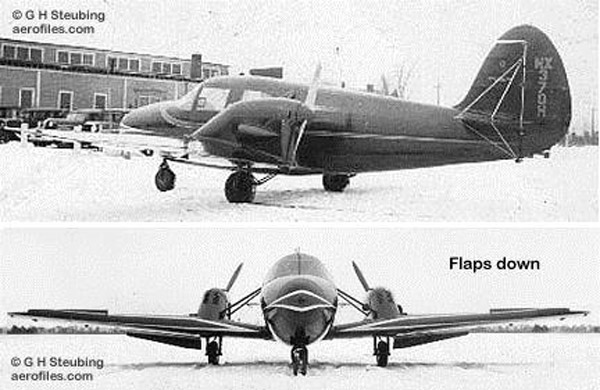

Рис. 9. Самый малоизвестный среди первых сухопутных самолётов, имевших убирающееся шасси с носовой опорой, Miller HM-4. Фото с сайта Aerofiles

Первым самолётом с убирающимся шасси в СССР стала амфибия Ш-1, которую в 1929 году сконструировал и построил на своей квартире в Ленинграде В. Б. Шавров. Ему помогали В. Л. Корвин и Н. Н. Фунтиков [ 16, с. 92 ] (рис. 10). Ш-1 стала прототипом удачной амфибии Ш-2 большего размера, которая много лет выпускалась крупной серией.

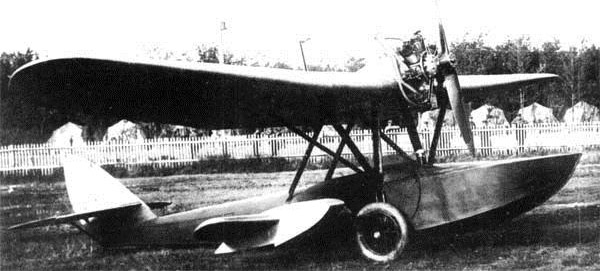

Рис. 10. Первый самолёт с убирающимся шасси, построенный в России / СССР: амфибия Ш-1

Первый же самолёт с убирающимся шасси с носовой опорой в СССР взлетел уже в конце 1940 года, всего через два года после создания пионерских конструкций в США. Это был опытный двухмоторный двухбалочный истребитель Москалёва САМ-13 [ 17 ] (рис.11) , по схеме повторявший голландский истребитель Fokker D.XXIII 1939 года. Чуть более ранний учебный самолёт Москалёва САМ-12 с такой же схемой шасси остался недостроенным.

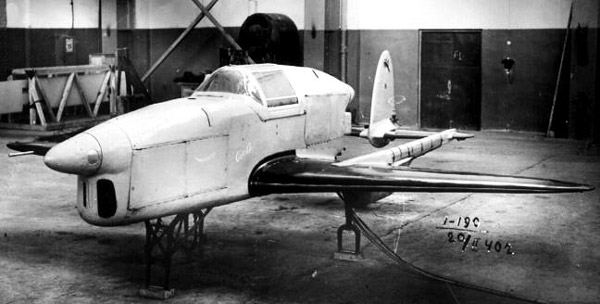

Рис. 11. САМ-13 при подготовке к натурным испытаниям в аэродинамической трубе ЦАГИ

Мировая статистика

На рис. 12 приведены доли самолётов, строившихся в XX веке в мире с фиксированными (FG – fixed gear), полуубирающимися (SR – semi-retracted) и убирающимися (RG – retracted gear) шасси. Отдельно выделены самолёты с шасси, построенным по схеме с носовой опорой (FNG – fixed nose gear и RNG – retracted nose gear).

Диаграмма составлена на основе собранных автором почти 38 000 записей о производстве более 20 000 модификаций самолётов в 1910–2000 годах и публикуется впервые.

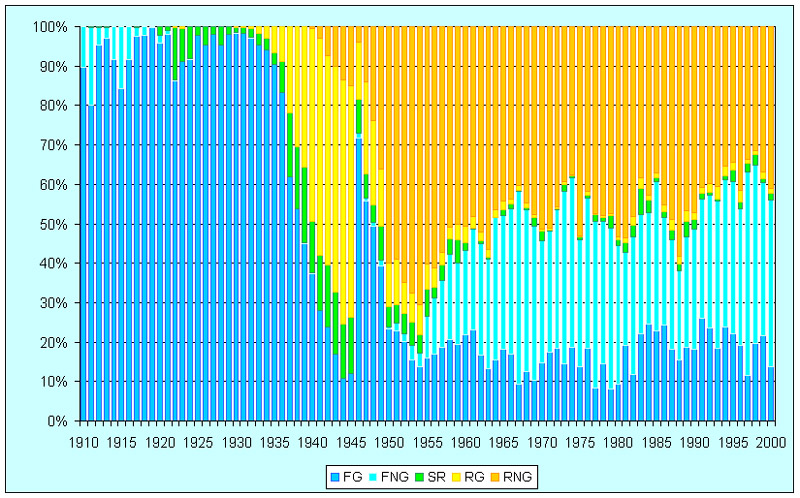

Рис. 12. Доли самолётов с разными типами шасси в общем мировом выпуске по годам

К самолётам с полуубирающимся шасси отнесены и конструкции, в которых колёса поднимаются вверх, но полностью или частично остаются в потоке, например частично выступают из крыла вниз для облегчения посадки «на брюхо» при отказе системы выпуска шасси. Кроме того, к ним отнесены и самолёты, у которых убирается только часть посадочного аппарата, например только носовая опора или только подкрыльные поплавки.

На рис. 12 видно, что схема шасси с носовой опорой была довольно популярна в начале века, но не выдержала конкуренции с более лёгкими шасси с хвостовой опорой.

В 1920-х годах возникает всплеск интереса к полуубирающимся шасси, связанный как с амфибиями, так и с гоночными самолётами. Однако к 1930 году он исчерпал себя.

Вновь доля самолётов с убирающимся шасси начала расти – и очень быстро – с 1933 года до конца Второй мировой войны. В 1944 году доля самолётов с фиксированным шасси достигла абсолютного минимума – всего 11%. В этом же году было построено больше самолётов, чем когда-либо в истории: 221 000 экземпляров (за весь XX век – 2,2 миллиона).

После окончания войны наступил регресс, связанный с резким и повсеместным сокращением выпуска боевой техники и увеличением в производстве доли лёгких и учебных самолётов.

В это же время, во второй половине 1940-х годов, быстро выросла и заняла доминирующее положение схема шасси с носовым колесом (она была довольно популярна и в начале века, но в 1920-е годы её полностью вытеснили шасси с хвостовой опорой).

Ситуация резко изменилась с началом Корейской войны: в эти годы все ведущие авиационные державы вновь увеличили выпуск боевой техники. Разрядка международной напряжённости во второй половине 1950-х годов привела к быстрому росту лёгкой и частной авиации и, соответственно, доли летательных аппаратов с неубирающимся шасси.

Во второй половине 1950-х годов быстро выросла популярность схемы с носовым колесом и для самолётов с неубирающимся шасси.

Начиная же с 1960-х годов каждая конфигурация посадочных устройств нашла свою нишу: число машин с убирающимся шасси составляет в производстве около 50% и медленно снижается из-за продолжающегося уменьшения доли боевых самолётов в общем выпуске.

По предварительным подсчётам автора, примерная пропорция 50 / 50 сохранилась в мировом самолётостроении и в первые 20 лет XXI века. Появляются всё новые, современные конструкции с неубирающимся шасси. И совершенно оправданно, например, на многоцелевом российском самолёте ЛМС-901, созданном в 2021 году , применено неубирающееся шасси с хвостовой опорой, создающее дополнительное сопротивление, но зато лёгкое, прочное и надёжное.

Выводы

Первые конструкции полуубирающихся и убирающихся шасси были связаны со стремлением улучшить взлётно-посадочные характеристики на суше и на воде, а не с желанием уменьшить аэродинамическое сопротивление. Появились они в 1910–1911 годах.

Впервые цель увеличить скорость с помощью убирающегося шасси была поставлена и решена при конструировании не гоночных аппаратов, а боевого самолёта-истребителя в 1918 году.

RB-1, вопреки утверждениям многих историков авиации, не является ни первым самолётом с убирающимся шасси, ни первым самолётом, в котором это решение было применено для снижения сопротивления воздуха в полёте.

Первые сухопутные самолёты, имеющие убирающееся шасси с носовой опорой, появились только в 1938 году в США.

Резкий рост доли самолётов с убирающимся шасси в производстве начался в 1933 году, а с 1960-х годов и до конца XX века количество строившихся самолётов с убирающимся и неубирающимся шасси было примерно равным.

Для установления этих приоритетов и целеполаганий конструкторов необходимо было изучить сведения обо всех известных моделях самолётов мира.
